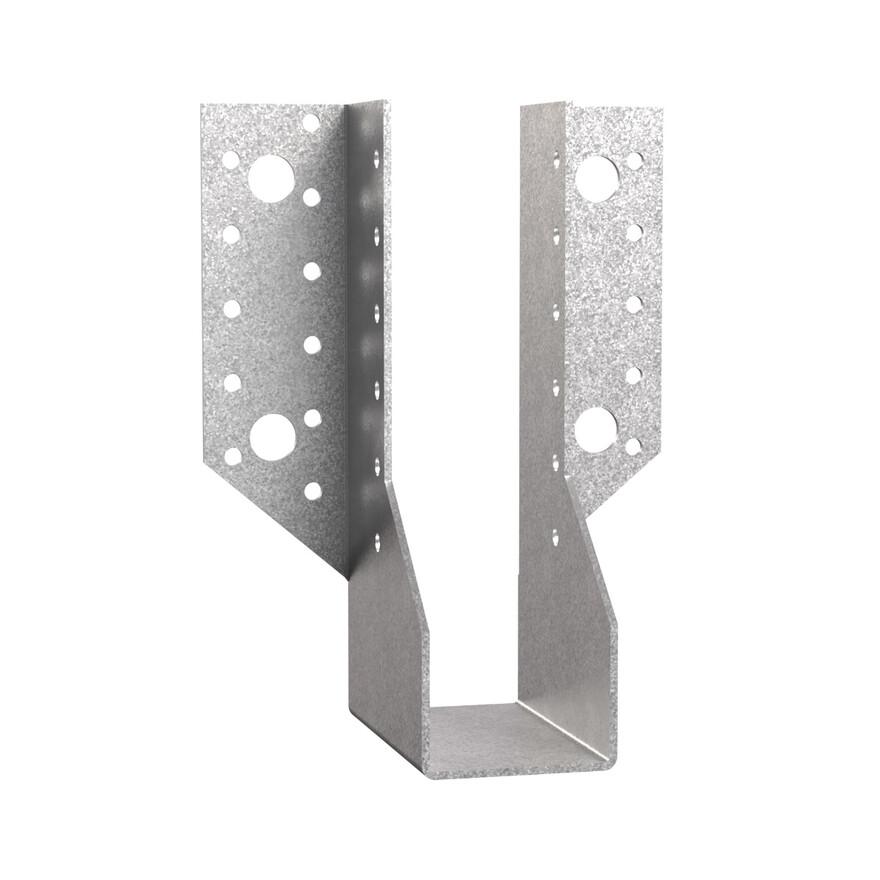

Sabot à ailes extérieures Simpson SAE440/76/2 largeur 76 mm

Le sabot à ailes extérieures SAE assemble une pièce de bois portée sur un porteur sans entaille ni tenon : la solive se pose dans l'étrier, on cloue, l'assemblage est repris mécaniquement. Les ailes tournées vers l'extérieur laissent le marteau ou le cloueur travailler de face, y compris quand la solive arrive près d'un about ou d'un angle. Cette référence SAE440/76/2 correspond à un développé de 440 mm pour des bois portés de 74 à 76 mm de largeur et de 197 à 273 mm de hauteur, avec un fond de 84 mm de profondeur et des ailes de 182 mm. L'acier est un S250GD galvanisé Z275 selon la NF EN 10346, en 2 mm d'épaisseur, pour un usage intérieur. Le porteur peut être en bois massif, lamellé-collé, bois composite, mais aussi en acier ou en béton : le sabot dispose de 28 perçages Ø5 pour le clouage sur bois et de 4 perçages Ø13 pour un ancrage par tiges ou goujons Ø12. Côté porté, 15 perçages Ø5 reprennent la solive. Le clouage partiel est admis, avec des capacités réduites, pour les assemblages secondaires. Solives, pannes, poutres, renforcement d'assemblages existants : les valeurs de charge par configuration figurent dans la documentation Simpson Strong-Tie. Produit marqué CE, avec déclaration environnementale EPD selon EN 15804. Ce modèle existe aussi en finition noire sur certaines dimensions pour les assemblages apparents. EAN 3523140200446.
