Equerre simple 62.5 x 62.5 x 60MM - ES10/60

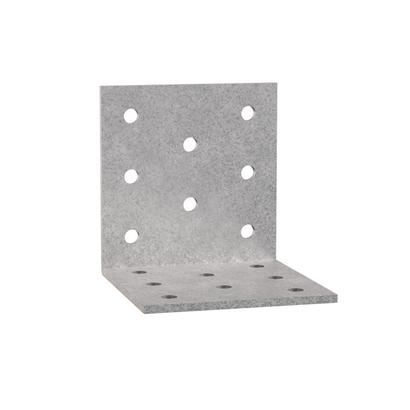

L’équerre simple ES10/60 est un connecteur de structure en acier galvanisé destiné à l’assemblage d’éléments bois sur bois ou bois sur support rigide. Avec des ailes de 62,5 mm et une profondeur de 60 mm, elle assure une fixation fiable et rigide pour diverses configurations (poteau-poutre, lisses de bardage, assemblages de chevrons). Conçue en acier S250GD galvanisé Z275 (NF EN 10346), elle offre une excellente tenue en ambiance intérieure sèche ou couverte. Son épaisseur de 2,5 mm garantit une résistance mécanique constante. L’équerre ES10/60 est percée pour recevoir des fixations standard (Ø5 mm), avec un clouage équilibré sur chaque aile (8 trous par face), permettant une pose rapide, précise et durable. Elle est idéale pour les chantiers de structure bois, rénovation ou renforcement ponctuel d’ossature. Pratique, elle s’installe sans découpe ni usinage préalable, ce qui en fait une référence fiable pour les professionnels du bâtiment.
Vendu par lot de 50 Unités
soit 87,50 €72,92 € / lot
Vente au détail possible en fonction du magasin :
Rattachez-vous ci-dessous à un magasin pour le contacter
Livraison à domicile
En stock
Chez vous à partir du 09/12/2025
Retrait en magasin
Description

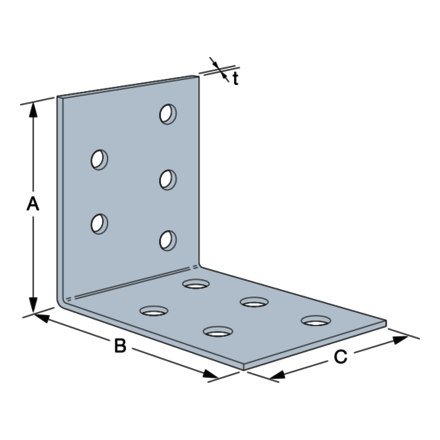

Conçue pour des assemblages structurels en bois, l’équerre ES10/60 est un connecteur métallique polyvalent adapté à de nombreuses configurations : assemblage de pannes, lisses de bardage, consoles, renforcement de structure existante. D’une hauteur (A) et largeur (B) de 62,5 mm, pour une profondeur (C) de 60 mm et une épaisseur (t) de 2,5 mm, elle est optimisée pour les efforts mécaniques usuels en construction bois. Elle est fabriquée en acier galvanisé Z275 pour une protection anticorrosion efficace. Chaque aile est percée de 8 trous Ø5 mm, permettant un clouage total symétrique pour une meilleure répartition des charges. L’équerre ES10/60 répond aux exigences de la norme NF EN 15804 (EPD disponible), et est compatible avec des supports porteurs en bois massif, bois lamellé-collé ou composite. Elle peut être fixée par clous annelés (CNA Ø4,0) ou vis CSA Ø5,0 mm. Son format standard assure une pose rapide, sans outillage spécifique, dans le neuf comme en rénovation.
Téléchargements
Caractéristiques
| Bas carbone |
Non
|
| Dimensions |
60 x 60 x 60
|
| Craint le gel |
Non
|
| Conseil pro |
|
| Code produit TFP |
99402569
|
| Utilisation |

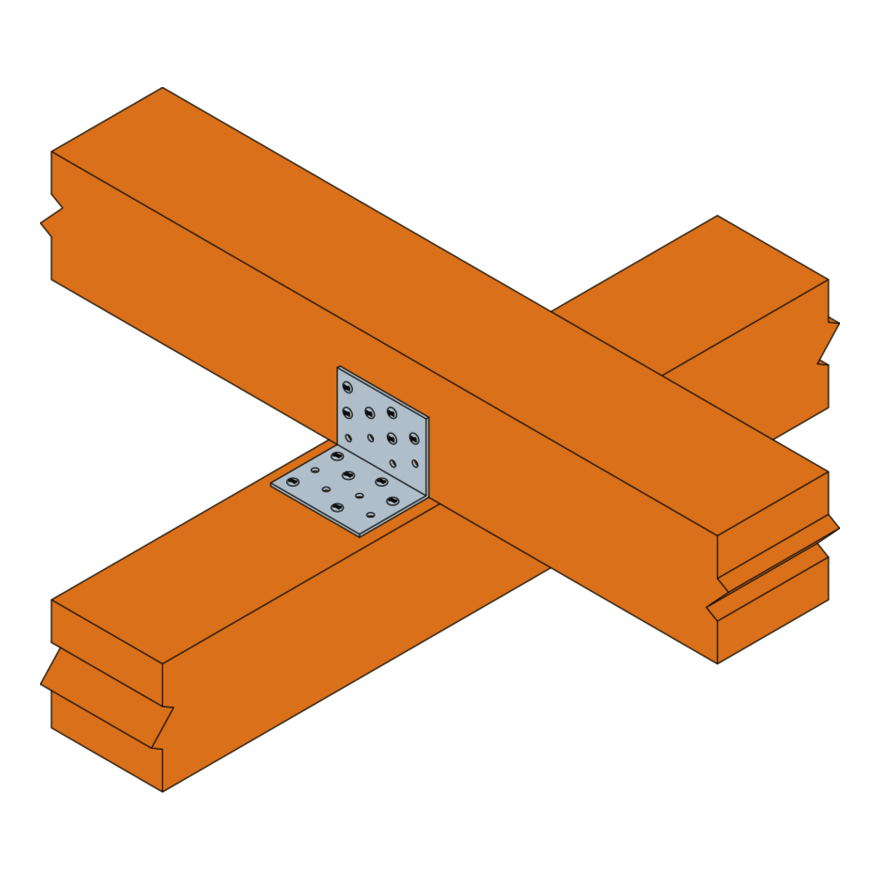

Lisses et montants de bardages, - Ancrages de chevron, consoles Assemblages de pannes Renforcement d‘assemblages existants.
|
| Produit dangereux |
Non
|
| Plus produit |
Acier S250GD galvanisé Z275 (norme NF EN 10346) : haute protection contre la corrosion.
Épaisseur 2,5 mm : rigidité renforcée pour les assemblages sollicités.
Dimensions : A = 62,5 mm, B = 62,5 mm, C = 60 mm.
16 trous Ø5 mm (8 par aile) pour clouage ou vissage rapide et équilibré.
Montage sans usinage préalable.
Compatibilité : bois massif, lamellé-collé, fermes préfabriquées, panneaux bois.
Résistance conforme à ETE-06/0106 – utilisable avec poutre bloquée ou libre en rotation.
Installation simple, même dans les zones peu accessibles.
|
| Normes et certificats |
Marquage CE. acier galvanisé s250gd + z275 suivant nf en 10346. epaisseur : 2,5 mm.
|
| Mise en oeuvre |
|
| Matériaux |
Acier galvanisé
|
| Epaisseur |
2.5 mm
|
| Largeur |
62.5 mm
|
| Hauteur |
62.5 mm
|
| Poids |
0.12 kg
|
