LACME

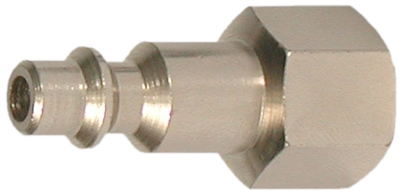

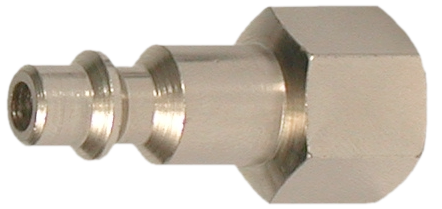

Raccord rapide air comprimé RAC 511 - Lacmé

Name: Raccord rapide air comprimé RAC 511 - Lacmé
Brand: LACME
SKU: 3415163604045
Price: 11.02 EUR
Availability: OutOfStock

Réf. 3415163604045

Le raccord rapide LACMÉ RAC 511 est un embout air comprimé ISO 6150 Série B – B-12, conçu pour le raccordement sécurisé des outils pneumatiques sur réseau d’air. Doté d’un taraudage 1/4’’ BSP et d’un passage d’air de 5,5 mm, il garantit un débit adapté aux applications courantes en atelier et sur chantier.

Appartenant à la série 500 des raccords rapides ISO, le RAC 511 assure une compatibilité internationale avec les coupleurs standards ISO 6150 B. Disponible en différents conditionnements (vrac, blister ou cavalier), il constitue une solution fiable pour le montage ou la maintenance de lignes d’air comprimé professionnelles. Compact et robuste, ce raccord taraudé 1/4’’ femelle est adapté aux installations fixes comme aux équipements mobiles.

Afficher les prix en Prix

TTC HT

Qté

11,02 € TTC 9,18 € HT

Quantité

Retrait en magasin

Description

Le LACMÉ RAC 511 est un raccord rapide ISO série 500 destiné aux installations d’air comprimé professionnelles. Conçu selon la norme ISO 6150 B-12, il assure une interconnexion standardisée avec les coupleurs compatibles de la gamme ISO Série B. Ce modèle se distingue par son taraudage femelle 1/4’’ BSP et son passage interne de 5,5 mm, permettant une circulation d’air adaptée aux outils pneumatiques usuels (soufflette, pistolet de gonflage, visseuse, cloueur, etc.). Avec une longueur totale de 39,5 mm et une largeur de clé (SW) de 17 mm, il offre un montage simple et sécurisé à l’aide d’un outillage standard. Son format compact facilite l’intégration sur outils portatifs, blocs de distribution ou flexibles équipés.

Téléchargements

Caractéristiques

Bas carbone	Non
Craint le gel	Non
Conseil pro	Respecter la norme ISO 6150 Série B sur l’ensemble de l’installation afin d’éviter toute incompatibilité entre coupleurs et embouts. Le mélange de standards différents peut entraîner des fuites ou un désengagement intempestif. Toujours contrôler l’état des filetages et l’absence de bavures avant montage. Un filetage endommagé compromet l’étanchéité et la sécurité du réseau. En environnement industriel soumis à vibrations, vérifier périodiquement le serrage du raccord 1/4’’ BSP. Pour optimiser le débit d’air, s’assurer que le passage 5,5 mm du RAC 511 est cohérent avec le diamètre intérieur des flexibles et les besoins réels des outils pneumatiques alimentés.
Code produit TFP	99121813
Produit dangereux	Non
Plus produit	Taraudage : 1/4’’ BSP femelle Passage d’air : 5,5 mm Longueur (L) : 39,5 mm Ø1 : 10,9 mm Ø2 : 7,9 mm L1 : 14,5 mm Largeur de clé (SW) : 17 mm
Mise en oeuvre	Vérifier la compatibilité du réseau d’air comprimé avec la norme ISO 6150 Série B avant installation. Appliquer un produit d’étanchéité adapté (ruban PTFE ou pâte d’étanchéité) sur le filetage mâle 1/4’’ BSP correspondant. Visser le raccord RAC 511 sur le support prévu (outil, bloc de distribution, flexible équipé d’un filetage mâle 1/4’’ BSP). Serrer à l’aide d’une clé adaptée à la largeur SW 17 mm, sans excès afin d’éviter toute détérioration du filetage. Après mise en pression du réseau, contrôler l’absence de fuite à l’aide d’un produit détecteur ou d’un contrôle visuel/auditif. Connecter ensuite le coupleur rapide ISO Série B compatible pour assurer la liaison avec l’outil pneumatique.
Longueur	100 mm
Largeur	60 mm
Hauteur	20 mm
Poids	0.06 kg
